LED驅動芯片，一個使用到LED照明中的驅動芯片，起到智能轉換和控制的作用。作為電子行業來說使用LED驅動芯片是為熟悉的了，但是對于不是電子行業的的用戶來就使用和了解還是多少有點困難，今天讓銀聯寶科技來給詳細介紹一下這個LED驅動芯片吧！
伴隨著LED驅動芯片的廣泛應用，LED驅動芯片IC的需求也迅猛增長，LED驅動芯片IC主要用于為LED提供和持久的驅動。它除了為LED提供簡單的控制與驅動外，一般還具有智能管理功能，從而實現高性能、率和各種管理及保護功能。驅動IC的需求和LED的應用密不可分，LED的應用和技術發展，也推動了驅動IC的發展。反過來，驅動技術又是提升LED照明應用水平的關鍵所在。因此，如何設計出效率更高，功能更強，結構更優的LED驅動芯片IC，將是集成電路設計的新一輪挑戰。
1 ）銀聯寶led驅動芯片結構及其工作原理

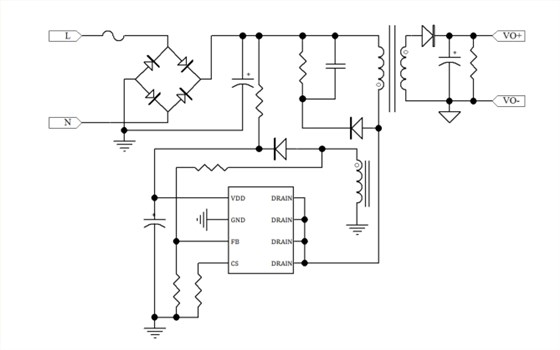

基于開關電源芯片的市場需要，銀聯寶科技設計了一款LED照明驅動芯片，圖1所示是基于0.5μm CMOS標準工藝設計出的一種不隨溫度、電源電壓以及工藝變化的高電源抑制比的基準電壓源結構。該芯片采用脈頻調制方式，通過設計電阻-電容網絡結構來實現電路的固定關斷時間功能，這種電路結構避免了采用斜坡補償技術，在實現電路的PFM調制的同時也簡化了電路結構，提高了芯片效率。該芯片內部包括振蕩器、PFM控制電路、基準電壓源、偏置電路、RS觸發器、過壓、欠壓保護電路及驅動電路等核心模塊。
LED驅動芯片工作時，該芯片通過一個功率MOSFET和一采樣電阻來將負載變化情況反饋到芯片內部。反饋信號先經過低通濾波器，把高頻開關噪音濾掉，再以電流形式輸入到Current COMP模塊進行調節，以產生控制R-S觸發器R端的信號，然后和Oscillator PFM Regulator模塊產生的S端信號共同控制驅動電路，后驅動功率MOFFET來實現電路的PFM調節。除此之外，Error AMP模塊、AMP模塊及Voltage COMP三模塊則構成過流保護電路，當流過外部電路的電流過大時，通過外部電阻的電流檢測，并使反饋電壓與恒定基準電壓作比較，再將兩者差值比較放大，以產生控制RS鎖存器CtR端的信號，并強制關斷功率管。這種前饋保護模式可有效降低電流過大時燒毀功率管和LED燈的風險，可對電路起到可靠的保護作用。而Low Voltage Lockout保護模塊可在輸入電壓低于正常工作電壓2.5V情況下強制關斷芯片，從而防止芯片在低電壓下工作，提高電源的利用效率。
2） 銀聯寶led驅動芯片芯片主要電路模塊設計
2.1 銀聯寶LED驅動芯片自偏置電路
圖2所示電路為該IC的自偏置電路，芯片自行啟動將提供兩個偏置，分別為N管偏置和P管偏置，從而為各個模塊提供偏置電壓。
通過上面的介紹，相信各位對銀聯寶科技LED驅動芯片也有了一個鮮明的認識了，選擇一款好的LED驅動芯片先要選擇一家好的LED驅動芯片IC廠家，銀聯寶科技期待你的光臨！
