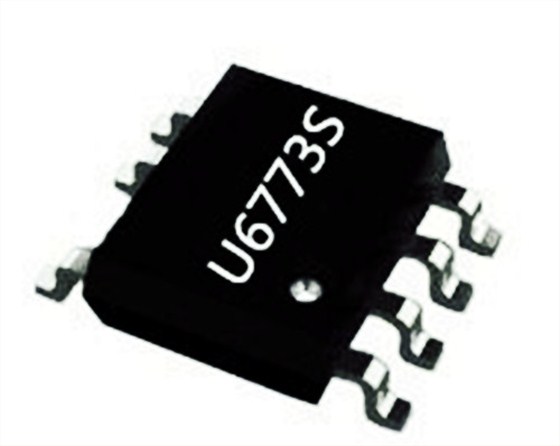

開關電源芯片小且薄，如果沒有外在的保護措施，很容易被刮傷損壞，而且芯片尺寸微小，沒有外殼的存在將不易以人工安置在電路板上。于是就有了封裝這一工藝。今天介紹的這款開關電源芯片U6773。
開關電源芯片U6773內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。開關電源芯片U6773處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。該芯片提供了極為全面的輔助功能，包含輸出欠壓保護、輸出過壓鉗位和輸出欠壓提醒等功能。內置高壓?jiǎn)?dòng)電路可支持系統輸出電壓低至2V時，該芯片仍能正常。
開關電源芯片U6773具有節能環保特性,而且電磁兼容性較強,外圍電路也很簡單。該芯片的特點原邊反饋/內置MOSFET內置環路補償，省去額外的補償或?yàn)V波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器
開關電源芯片完成封裝后，進入測試的階段，確認運作正常，便可出貨給組裝廠，做成我們所見的電子產品。
