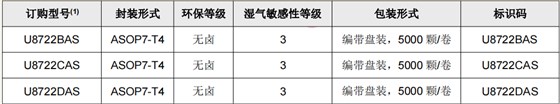

快充芯片U8722XAS產品型號分別為U8722BAS、U8722CAS、U8722DAS，推薦最大輸出功率對應為25W、30W、35W，是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓啟動電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW的超低待機功耗。訂購信息如下：
快充芯片U8722XAS主要特性：
1.集成 高壓 E-GaN
2.集成高壓啟動功能
3.超低啟動和工作電流，待機功耗 <30mW
4.谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)
5.集成 EMI 優化技術
6.驅動電流分檔配置
7.集成 Boost 供電電路
8.集成完備的保護功能：
VDD 過壓/欠壓保護 (VDD OVP/UVLO)
輸出過壓保護 (OVP)
輸入欠壓保護 (BOP)
片內過熱保護 (OTP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
短路保護 (SCP)
過載保護 (OLP)
過流保護 （SOCP）
前沿消隱 (LEB)
CS 管腳開路保護
9.封裝類型 ASOP7-T4
快充芯片U8722XAS引腳特征：
1 CS I/O 電流采樣輸入、最高頻率選擇管腳
2 FB I 系統反饋輸入管腳
3 DEM I/O 消磁檢測、輸出 OVP 檢測、驅動能力分檔判定管腳
4 VDD P 芯片供電管腳
5 SW P Boost 電路內置 MOS 的漏極管腳
6 GND P 芯片參考地
7 DRAIN P 內置高壓 GaN FET 漏極、高壓啟動供電管腳
在輕載和空載狀態下，當FB管腳電壓低于VSKIP_IN (典型值 0.4V)時，系統進入打嗝模式工作，停止開關動作。當FB電壓超過VSKIP_OUT(典型值 0.5V/0.7V)時，芯片重新開始開關動作。打嗝模式降低了輕載和待機狀態下的系統功耗。快充芯片U8722XAS采用了打嗝噪音優化技術，可自適應的調節打嗝VSKIP_OUT的閾值，實現噪音和紋波的最優化。U8722XAS系列還集成輕載SR應力優化功能，在驅動電流配置為第一、第二、第三檔位時，當芯片工作于輕載模式時，將原邊開通速度減半，減小空載時SR的Vds應力過沖。
