當5G+人工智能物聯網時代真的來臨時，無法想象每天會有多少數據進行實時傳輸，會帶來多少的功耗，充電將成為常態。而智能快充快速發展，幾乎滲透到了各個電子設備中。深圳銀聯寶科技的快充電源icU8820是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。芯片集成有高壓啟動電路，可以獲得快速啟動和超低待機的性能，支持8-40V的VDD供電，方便滿足PD電源的寬電壓輸出要求。

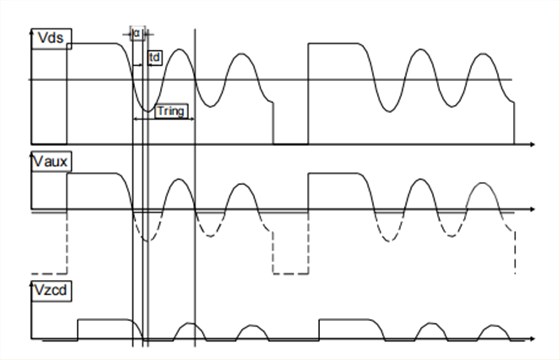

快充電源icU8820采用谷底導通模式，通過采樣輔助繞組，并設定固定延遲的方式使系統在谷底附近導通。如下圖，開關管的 Vds 波形，輔助繞組的Vaux波形以及芯片DEM管腳的采樣波形。系統在DEM管腳檢測到消磁信號時，可進入谷底導通模式工作。谷底檢測的閾值為50mV，退出閾值為80mV。

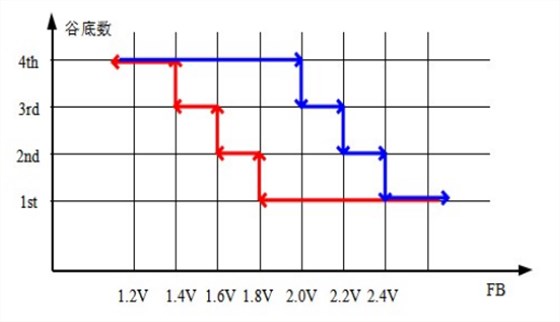

為了避免谷底導通時，由于谷底波動帶來的噪音問題，快充電源icU8820采用谷底鎖定控制。如下圖所示，根據不同的FB電壓，選定對應的谷底數導通。兩條線分別為FB上行和下行鎖對應的谷底數。
快充電源icU8820主要特點：
1.集成高壓啟動功能
2.內置 650V 的功率 MOS
3.超低啟動和工作電流，待機功耗 <30mW
4.最高開關頻率 80kHz，輕載降頻和打嗝模式
5.VDD 供電范圍 8V-40V，適合寬輸出電壓應用
6.準諧振工作模式
7.集成 EMI 優化技術
8.集成自恢復模式的保護功能:
VDD 過壓/欠壓保護 (VDD OVP/UVLO)
輸出過壓 (OVP)
輸入過壓/欠壓保護 (LOVP/BOP)
片內過熱保護 (OTP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
輸出短路保護 (SCP)
輸出過載保護 (OLP)
輸出過流保護 (SOCP)
前沿消隱 (LEB)
9.封裝類型 SOP-7
隨著人們對電子設備依靠性的增強，充電耗時如果過長會帶來很大的不便。智能快充技術從最早的智能手機，逐漸覆蓋到了IoT設備、電動工具、筆記本電腦、平板電腦、顯示器等市場，前景可觀。聯手深圳銀聯寶科技快充電源ic，共同探索最新的市場發展趨勢和創新應用方案！
