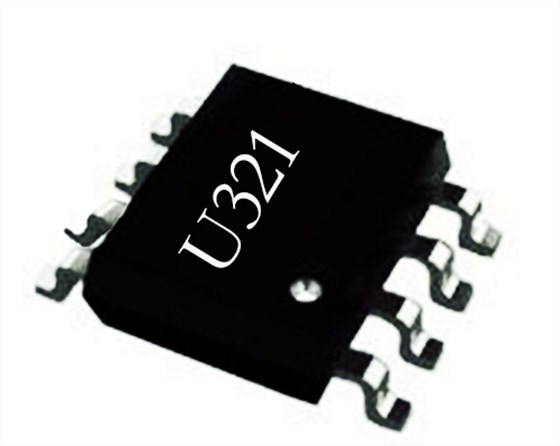

今天給大家介紹大功率高性能外圍精簡的非隔離DC-DC開關電源芯片U321。該芯片特征：
1.輸入電壓：90~265Vac全電壓
2.輸出功率可達：120W
3.可用于可控硅共N線的壓力鍋、飯煲類產品
4.芯片采用先進架構設計，外圍更少、穩壓精度高，溫升低，EMI優異（針對金屬殼結構做了特殊優化）
5.保護功能更完善：軟啟動、過壓/欠壓、過載、過溫、輸出短路保護等。
開關電源芯片U321腳位分析：
lVDD芯片供電管腳，同時作為輸出電壓反饋端（FB 懸空時）。典型應用中VDD電容推薦采用1uF陶瓷電容；
lGN芯片的參考地；
lNC非功能管腳，使用中懸空；
lFB反饋輸入管腳，該引腳懸空時默認12V輸出；
lCS峰值電流檢測管腳；
lGATE功率MOSFET驅動輸出管腳；
lHV內部高壓?jiǎn)?dòng)和供電管腳。
開關電源芯片U321是一款高性能低成本的PWM控制功率器，適用于離線是小功率降壓型應用場合，外圍電路簡單，器件個數少，同時產品內置高耐壓MOSFET可提高系統浪涌耐受能力。與傳統的PWM控制器不同，內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況的待機功耗。
