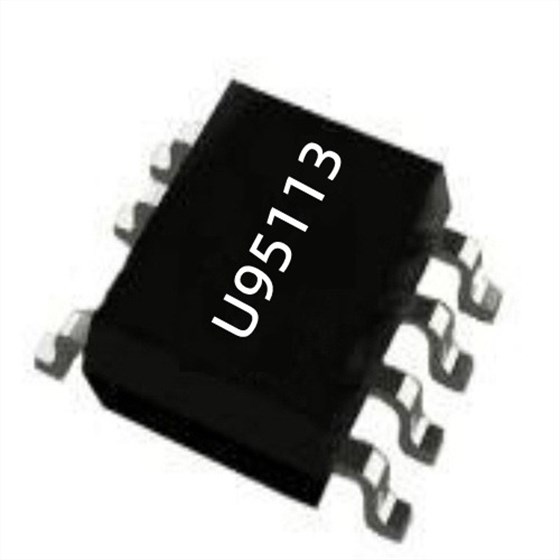

五一黃金周結束了，大家的出游計劃是否有順利完成呢？是否又遇到了手機充電的問題呢？今天給小伙伴們介紹的，依然是和我們工作、生活息息相關的一款手機充電器icU95113！
充電器icU95113是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。U95113優化設計的動態響應性能，可滿足USB充電器的要求。
充電器ic U95113集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過 160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。
充電器icU95113集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，U95113可實現由滿載到空載全程無異音工作。
在充電器ic U95113內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值(典型值 0.8V)相比。當采樣到的FB電壓低于 0.8V 且持續時間超過38ms 時，芯片將進入到短路保護模式和自動重啟模式。FB 管腳的采樣電壓還會與過壓保護閾值(典型值1.56V)相比，當采樣到的FB電壓高于1.56V且持續超過3個周期時，芯片將進入到輸出過壓保護模式和自動重啟模式。
當VDD電壓超過23.8V (典型值) 時，充電器icU95113立即停止開關動作。之后將導致VDD下降，當VDD電壓低于關斷電壓 VDD_OFF (典型值 3.8V) 時，系統將重新啟動。在芯片內部設計有27.8V (典型值)的箝位電路以保護芯片受損。
充電器ic U95113典型輸出功率(85—264Vac)5W，綠色環保，安全可靠，非常值得您體驗一番，相信不會讓小伙伴們失望的！
