恒功率U872XAH系列氮化鎵快充芯片包含了U8722AH、U8723AH、U8724AH三種型號，編帶盤裝，5000顆/卷，是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片采用準諧振控制方式，最高支持220kHz開關頻率，適用于高功率密度的交直流轉換器設計。
氮化鎵快充芯片U872XAH系列主要特性：
&集成高壓 E-GaN
&集成高壓?jiǎn)?dòng)功能
&超低啟動和工作電流，待機功耗 <30mW
&谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)
&集成 EMI 優化技術
&驅動電流分檔配置
&集成 Boost 供電電路
&集成完備的保護功能：
VDD 過壓/欠壓保護 (VDD OVP/UVLO)
輸出過壓保護 (OVP)
輸出欠壓保護 (DEM UVP)
輸入過壓保護 (LOVP)
輸入欠壓保護 (BOP)
片內過熱保護 (OTP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
短路保護 (SCP)
過載保護 (OLP)
前沿消隱 (LEB)
CS 管腳開路保護
&封裝類型 HSOP7-T
氮化鎵快充芯片U872XAH系列引腳說明：
1 CS I/O 電流采樣輸入、最高頻率選擇管腳
2 FB I 系統反饋輸入管腳
3 DEM I/O 消磁檢測、輸出 OVP 檢測、驅動能力分檔判定管腳
4 SW P Boost 電路內置 MOS 的漏極管腳
5 GND P 芯片參考地
6 VDD P 芯片供電管腳
7 DRAIN P 內置高壓 GaN FET 漏極、高壓?jiǎn)?dòng)供電管腳

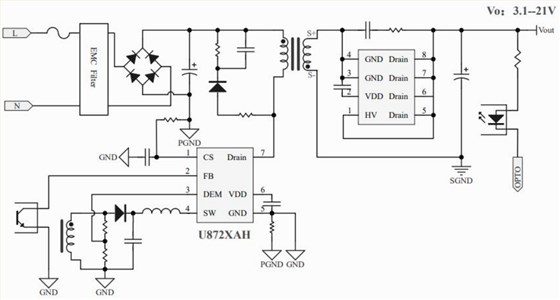

針對寬輸出電壓應用場合，為了滿足VDD的寬電壓應用需求，往往需要添加額外的電路或者輔助繞組，導致系統功耗和電路成本的增加。氮化鎵快充芯片U872XAH集成了Boost供電技術，僅在SW管腳添加一顆貼片電感即可，在輸出電壓較低時，Boost電路啟動工作， 維持VDD電壓在VBOOST_REG (典型值10V/10.2V)，當輸出電壓升高，輔助繞組電壓高于VBOOST_REG 時，Boost電路停止工作，VDD由輔助繞組供電。
