居家辦公、全民網課，已經讓打印機的分類已經從“辦公用品”變成了“家用電器”，特別是對有孩子的家庭，打印機幾乎已經變成剛需。打印機廠家的銷售成績數字喜人，也拉動了電源適配器電源管理ic的旺盛需求。高性能恒流恒壓原邊控制功率開關電源管理icU62143，恒流、恒壓調整率小于±5%，快來了解下吧！
電源管理icU62143利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式可參考圖示。當輸出電流達到原邊恒流控制模塊的輸出基準時，ic將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓ic將持續工作。
為了滿足嚴苛的平均效率和待機功耗要求，電源管理ic U62143采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于 50mW的待機功耗。

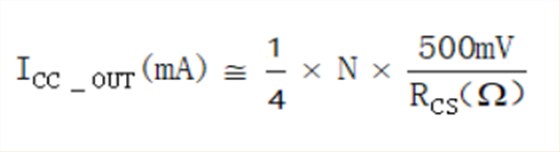

在電源管理icU62143內部，在恒流輸出模式中消磁時間Tdem與開關周期Tsw的比例被嚴格控制為1/2。所以實際平均輸出電流可以表示為：
其中：
N----變壓器原邊繞組與副邊繞組匝數之比。
Rcs---連接于三極管發射極與GND之間的采樣電阻。
在電源管理ic 開始工作之前，U62143僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)，U62143 開始工作并且ic工作電流上升到0.18mA (典型值)。之后VDD電容持續為ic供電直至輸出電壓建立后由輔助繞組為ic供電。一旦ic進入到超低頻工作模式中，U62143的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
如果10W的電源管理icU62143尚不能滿足小伙伴的要求，深圳銀聯寶科技還可以提供更小的3W ~10W，或者功率更大20W ~60W的多款小家電應用ic，給你最好的貼“芯”服務！
