供您參考：PCB電路板如何設計？
PCB電路板是所有電子電路設計的基礎電子部件，作為主要支撐體，其搭載著組成電路的所有器件。PCB的作用不僅僅是對零散的元件器進行組合，還保證著電路設計的規則性，很好的規避了人工排線與接線造成的混亂和差錯現象。本篇文章針對新手，對電源設計當中的PCB電路板的五大設計關鍵點進行簡單的介紹。
1.首先是要有合理的走向
2.選擇好接地點：接地點往往是重要的
3. 合理布置電源濾波/退耦電容
4.線條線徑有要求埋孔通孔大小適當
5.過孔數目焊點及線密度

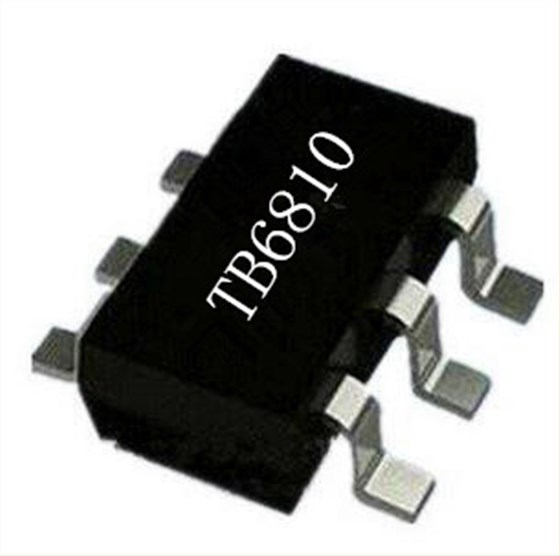

電源芯片TB6810無光耦，無TL431，節約成本；有著用于低待機功耗離線式開關電源輸出功率15W材料的外置三極管。該芯片提供了完整的智能化保護功能,包 括過流保護,欠 壓保護,過溫保護和軟啟動功能。在優化的環路控制中工作，工作穩定及無異音；并有著優異的動態響應能力。
電源芯片TB6810的特點：
1、700V外置三極管
2、滿足7V-28V多規格變壓器供電需求
3、封裝：SOT23-5\SOT23-6
4、原邊反饋/外驅三極管
5、支持高50V輸出電壓
6、內置專利的線損電壓補償，提高量產精度
7、自動補償輸入電壓、電感感量變化，實現高精度
8、內置軟啟動，啟動電流，管腳浮空保護
后小編告訴建議大家如果能夠完全理解并掌握上述的PCB電路板設計注意事項，就能夠很大程度上提高設計效率與產品質量。在制作中就糾正存在的錯誤，將能節省大量的時間與成本，節省返工時間與材料投入。銀聯寶科技是您電源芯片的平臺，提供各IC樣品和技術支持。詳情了解關于elanpo銀聯寶科技開關電源芯片或需設計開關電源方案請搜索銀聯寶科技咨詢了解更多。www.westmont.com.cn
