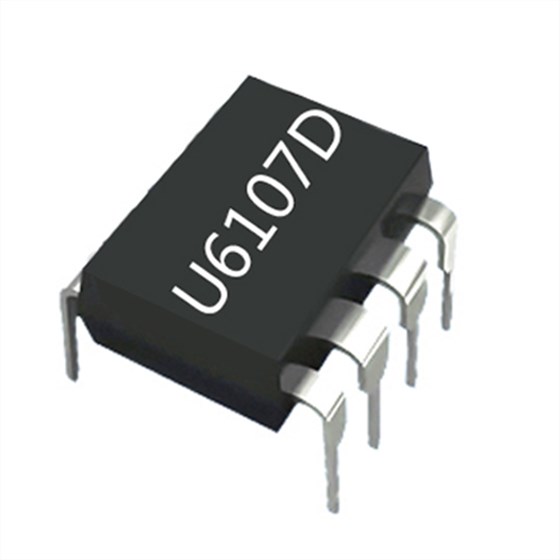

盡管很多小伙伴在做電源管理新方案時，會傾向于外圍精簡的原邊反饋電源管理芯片，但是在追求高性能精度方面，副邊反饋電源管理芯片的魅力依然有增無減。深圳銀聯寶科技的5v4A副邊反饋內置MOS電源管理芯片U6107D推薦給大家！
電源管理芯片U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。
電源管理芯片U6107D主要特點：
▲支持DCM和CCM控制
▲±1%CV調節，快速動態回應
▲待機功耗<75mW
▲電流模式控制
▲固定65KHz開關頻率
▲綠色省電模式工作，優化的環路控制
▲啟動和工作電流
▲集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
▲集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
▲集成自恢復模式的保護功能：
VDD 欠壓保護（UVLO）
VDD 過壓保護 （OVP）
過熱保護（OTP）
逐周期電流限制
過載保護（OLP）
短路保護（SCP）
前沿消隱（LEB）
CS 管腳開路保護
▲封裝DIP-8
電源管理芯片U6107D在90~264Vac下典型輸出24W，在175-264Vac下典型輸出36W，管腳如下：
1 GND 芯片參考地。
2 CS 電流采樣輸入腳。
3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。
4 VDD 芯片供電腳。
5、6、7、8 Drain 內置功率 MOSFET 漏極。
深圳銀聯寶科技還有多款可省光耦及431、精簡外圍、體積更小的原邊反饋電源管理芯片可供小伙伴們挑選，低成本高品質，速速來電吧！
