大功率非隔離U321的應用領域是小家電電源、工業控制，應用非常廣泛,大功率非隔離U321開關電源芯片采用了多模式 PWM 控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，U321開關電源芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。

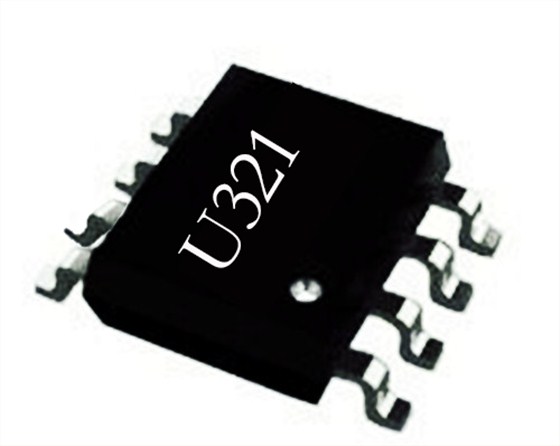

今天我們銀聯寶為大家介紹一款大功率非隔離開關電源芯片,它就是U321開關電源芯片，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置高耐壓MOSFET 可提高系統浪涌耐受能力。U321開關電源芯片內部無固定時鐘驅動 MOSFET，系統開關頻率隨負載變化可實現自動調節。
大功率非隔離U321開關電源芯片能特點介:
1.待機功耗低于 50mW
2.良好的線性調整率和負載調整率
3.集成軟啟動電路
4.內部保護功能
5.集成 650V 高壓?jiǎn)?dòng)電路
6.多模式控制、無異音工作
7.支持降壓和升降壓拓?fù)?/span>
8.默認 12V 輸出（FB 腳懸空）
超低靜態工作電流：U321開關電源芯片的靜態工作電流典型值為 200uA。如此低的工作電流降低了對于 VDD 電容大小的要求，同時也可以提高系統效率。高壓?jiǎn)?dòng)電路和超低待機功耗 （<50mW）U321開關電源芯片內置有一個 650V 高壓?jiǎn)?dòng)單元。在開機過程中該啟動單元開始工作，從 HV 端取電并通過高壓電流源對VDD電容進行充電，如“功能模塊” 中所述。
當 VDD 電壓上升至 V DD_ON (典型 7.5V)時， 芯片開始工作且芯片工作電流增加至約 0.8mA。在穩態工作時，芯片通過反饋二極管由輸出進行供電， 同時借助高壓?jiǎn)?dòng)電路， 系統待機功耗可以低至 50mW 以下。逐周期峰值電流限制和前沿消隱：U321開關電源芯片內置的峰值電流檢測閾值具有隨系統工作頻率變化而變化的特點，并通過 CS 管腳實現對電感峰值電流的調制。當 CS 管腳采樣到的電壓超過該閾值時，功率 MOSFET 立即關斷直至下一開關周期開始。同時芯片內置有前沿消隱電路（消隱時間約300ns），消隱期間內部的逐周期峰值電流比較器將被屏蔽而不能關閉 MOSFET。
