LED照明技術自動化提升了產品的質量以及穩定性，成本也得以下降，促進LED照明向民用領域滲透，到目前為止已實現近60%-70%替代。深圳銀聯寶科技的LED照明驅動開關電源芯片CY2525D低耗節能，符合“綠色照明”環保政策。

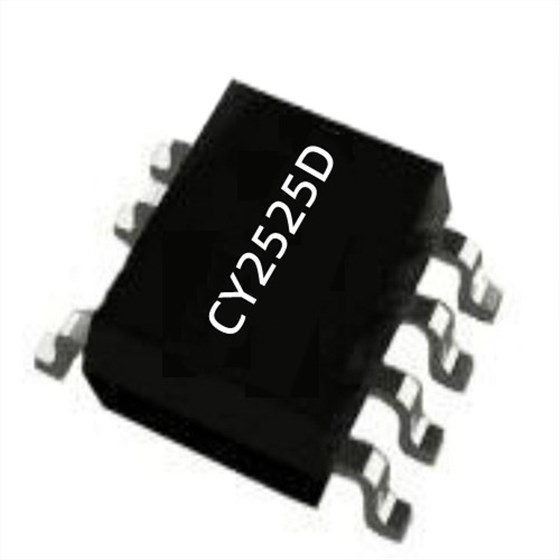

CY2525D是一款應用于原邊采樣和控制的高性能開關電源芯片，主要應用在AC/DC 電源適配器和 LED 照明領域。其內置功率 BJT，可用于 10W 以內的離線式開關電源產品。CY2525D 工作于恒流模式時采用 PFM 的控制方式，而工作于恒壓模式時采用 PWM+PFM 的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。
開關電源芯片CY2525D主要特點：
■原邊控制無需光耦及次級控制電路
■PWM+PFM 多模式混合控制
■內置 800V 功率 BJT
■全電壓范圍內±4%恒壓精度及高恒流精度
■典型應用下空載功耗<75mW @230V
■內置軟起電路
■內置輸出線補
■內置頻率抖動
■超低啟動功耗（< 5uA）
■內置過流保護，過壓保護，短路保護，過溫保護等多種保護功能
■逐周期電流限制
■動態三極管基極驅動
■適用功率 10W
■SOP-7封
同時，開關電源芯片CY2525D還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。CY2525D 內置了大量的補償以及保護功能，從而簡化了外圍電路，利于 PCB 布局及 EMI 設計，提高了方案的可靠性，降低了方案成本。
開關電源芯片CY2525D引腳說明：
1 VDDP IC 的電源管腳；
2、3 VFB I 系統反饋管腳，根據輔助繞組的反激電源，在 CC 模式或 CV模式下調節輸出電壓和輸出電流；
4 CSO 內置功率 BJT 發射極；
5、6 HV O 內置功率 BJT 集電極；
7 GND PIC接地管腳。
深圳銀聯寶科技開關電源芯片效率化、服務人性化。嚴格把控產品質量，平衡雙方成本，期待與客戶攜手走得更遠！
