充電器主要的作用是為蓄電池補充電能。它的性能好壞不僅決定充電時間的長短，而且還決定蓄電池的使用壽命。因此，它被稱為電動車電氣系統的“四大件”之一。那么電動車充電器的電源芯片豈不是更重要，芯片控制著充電器對蓄電池補充電能的關鍵。

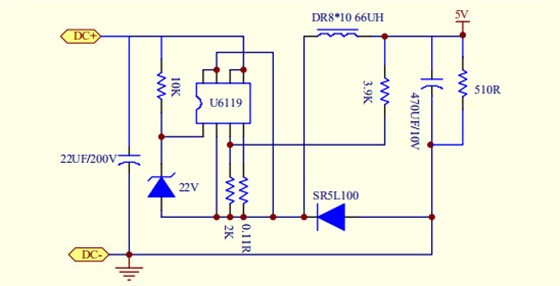

輸出5V的電動車充電器芯片的原理圖：
電源芯片U6119的主要參數：
1.功率：5-20W
2.輸入電壓可滿足30V-150V
3.轉換效率（典型83%）
4.過流、過熱、短路保護，自恢復
5.工作溫度-40℃～+85℃
6.非隔離與隔離的電路都可滿足
7.的性能、超小的體積和高性價比
電源芯片U6119是一款高性準諧振Buck控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率DC-DC降壓的應用中。
在恒壓輸出模式中，該芯片采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，該芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用該芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在DC大電流輸出時可獲得高性能的恒壓輸出表現。
電源芯片U6119能直接替代LM317、LM7815或電阻型降壓線性穩壓器，具有高.效率，高集成度，高可 靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。
集成有多種保護功能：VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(SLP)和VDD箝位等。
