線性充電器和開關充電器廣泛應用于多種應用：助聽器、智能手表、傳感器節點、手機、筆記本電腦...數不勝數！每當使用可充電電池時，都需要一個充電器，那自然就需要充電器ic了。友恩半導體的充電器icU6117S，是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。
充電器icU6117S主要特點：
▲集成 650V MOSFET
▲支持反激和降壓型拓?fù)鋺?yīng)用
▲反激原邊控制（SEL 管腳懸空）
▲準諧振降壓控制 (SEL= GND)
▲±4% 恒流、恒壓精度
▲待機功耗<70mW
▲多模式原邊控制方式
▲工作無異音
▲優化的動態響應
▲可調式線損補償
▲集成線電壓和負載電壓的恒流補償
▲集成完善的保護功能：短路保護 (SLP)、過溫保護 (OTP)、逐周期限流保護(OCP)、前沿消隱(LEB)、管腳懸空保護、VDD過欠壓保護和箝位保護
▲封裝形式 SOP-7
充電器icU6117S恒壓模式可調線損補償（CDC）。在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U6117S內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
充電器icU6117S典型功率推薦：

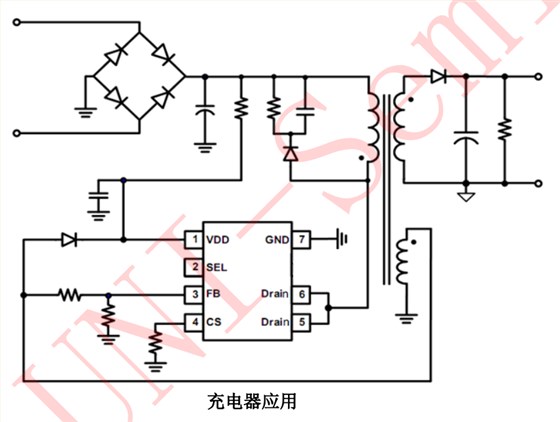

& flyback 原邊反饋應用
▲U6117SA——175-265VAC：12W 85-265VAC：10W
▲U6117SG——175-265VAC：7.5W 85-265VAC：5.5W
& Buck 降壓應用
▲U6117SA——175-265VAC：18W(Iout<250mA) 85-265VAC：12W(Iout<250mA)
▲U6117SG——175-265VAC：18W(Iout<180mA) 85-265VAC：10W(Iout<180mA)
友恩半導體的這款充電器icU6117S，體積小、易于使用、成本低，且配套成熟方案。有需要方案參考的小伙伴可以隨時聯系我們，索取第一手資料！
