當VCR、DVD以及手機充電器等電器設備插接在墻壁插座中時，即使這些產品處于閑置狀態，但卻仍然在消耗電能。消費者通常會認為他們的設備已經關機，而事實上，該設備只是處于待機狀態，仍然在消耗著功率。
譬如，當您使用遙控器關閉VCR后，由于VCR內部的電源仍然處于接通狀態并為遙控接收器供電，因此VCR仍在待機或睡眠模式下耗費著電能。盡管遙控接收器消耗的功率微乎其微(大約0.1W)，但由于采用低效技術的電源(如線性電源)不夠智能，無法減少待機狀態下的功率消耗，結果往往會浪費幾瓦的功率。這就是我們所說的待機功耗。
了解后超待機功耗的大概概念后，我們一起認識下銀聯寶科技的待機功耗的電源芯片U321，待機功耗低壓50mW，是一款高性能低成本 PWM 控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓 MOSFET 可提高系統浪涌耐受能力。
與傳統的 PWM 控制器不同，U321內部無固定時鐘驅動 MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式 PWM 控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
電源芯片U321集成有完備的帶自恢復功能的保護功能：VDD 欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和 VDD 過壓保護等。

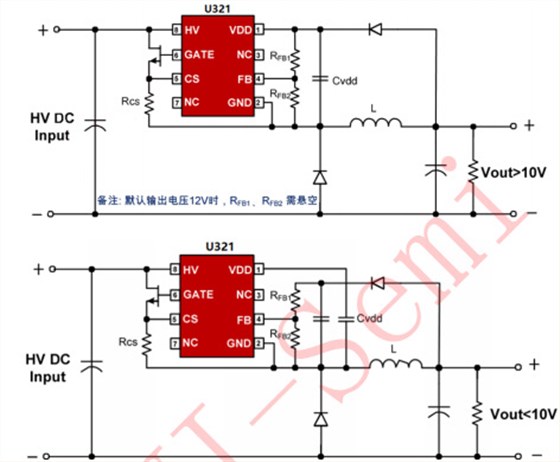

電源芯片U321的典型運用電路：
1腳是VDD芯片供電管腳，同時作為輸出電壓反饋端（FB 懸空時）。典型應用中 VDD 電容推薦采用 1uF 陶瓷電容
2腳是GND芯片的參考地
3，7腳是NC非功能管腳，使用中懸空
4腳是FB反饋輸入管腳，該引腳懸空時默認 12V 輸出
5腳是CS 峰值電流檢測管腳
6腳是GATE功率MOSFET驅動輸出管腳
8腳是HV 內部高壓啟動和供電管腳
對于待機功耗的電源芯片型號有了了解嗎？更多的待機功耗電源芯片型號找銀聯寶科技。
