血壓手表采用了層層優化空間設計，置入微型高精度測壓組件，隨時抬腕測壓、精準獲取數值。讓精神壓力較大，缺乏運動，長久以來生活方式不太健康的小伙伴，可以及時了解自己的血壓狀況。血壓手表充電需要及時、快速，才能有效發揮其作用。手表、手機充電器常配備的6W充電器芯片U9513D，推薦給小伙伴們！

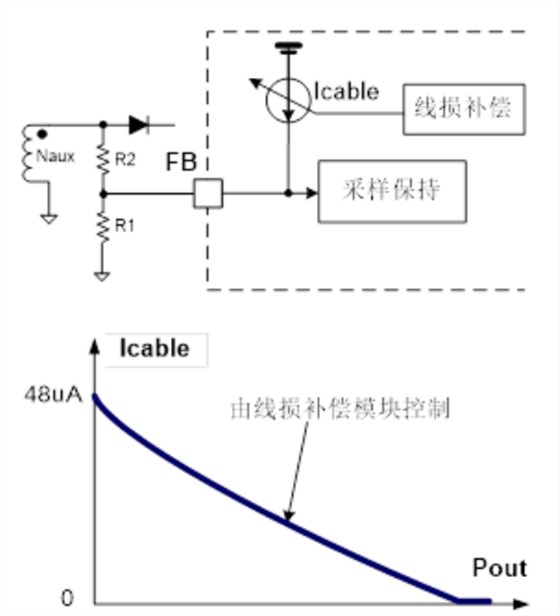

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在6W充電器芯片U9513D內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
6W充電器芯片U9513D集成了三極管基極動態驅動技術以優化系統效率?；鶚O驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。在U9513D內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值 (典型值 0.8V)相比。當采樣到的FB電壓低于0.8V且持續時間超過38ms時，芯片將進入到短路保護模式和自動重啟模式。
6W充電器芯片U9513DFB管腳的采樣電壓還會與過壓保護閾值(典型值1.56V)相比，當采樣到的FB電壓高于1.56V且持續超過3個周期時，芯片將進入到輸出過壓保護模式和自動重啟模式。當VDD電壓超過23.8V (典型值)時，芯片立即停止開關動作。之后將導致VDD下降，當VDD電壓低于關斷電壓VDD_OFF (典型值 3.8V)時，系統將重新啟動。在芯片內部設計有27.8V (典型值)的箝位電路以保護芯片受損。
深圳銀聯寶科技的充電器芯片，經過長期市場檢驗，環保節能，性能成熟可靠，可為小伙伴們帶來更具性價比、更全面的芯片解決方案！
