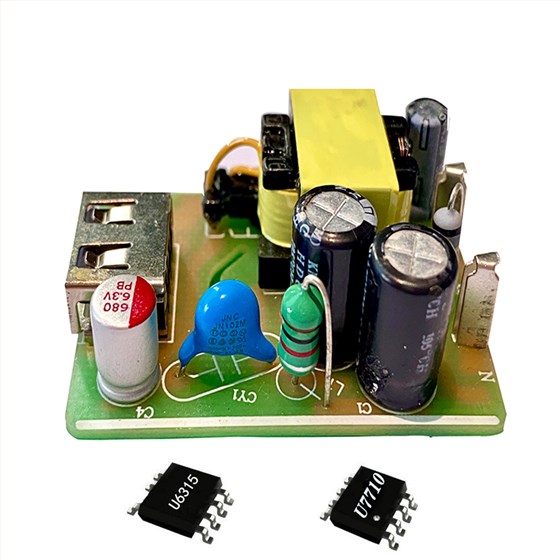

5V2.1A電源方案內置700V功率三極管和原邊電感量補償電路，可省略光耦和TL431，可以提高電源功率的密度，節省空間以及成本，具有優異的保護功能，銀聯寶科技該方案用于高性能、外圍元器件精簡的開關電源適配器、電池充電器、機頂盒電源以及LED照明。

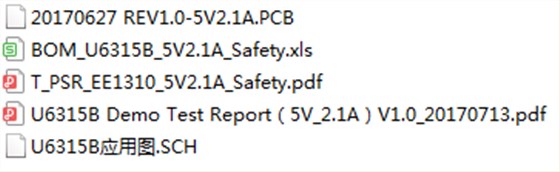

5V2.1A電源方案的全部資料：原理圖+PCB+BOM+分析報告
以上就是整套方案的全部資料，因?yàn)檫@里無法提供太多文檔，如果你想了解更多，可以聯系銀聯寶科技，免費提供全套方案資料和樣品。
5V2.1A電源方案采用主芯片U6315B可提供高精度恒壓和恒流輸出性能，在恒壓輸出模式中，U6315B采用多模式加QR控制，調幅控制（AM）和調頻控制（FM） 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6315B可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
5V2.1A電源方案采用同步整流芯片U7710用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置導通阻抗功率 MOSFET 以提升系統效率。U7710支持“浮地”和“共地”同步整流兩種架構， 同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。
U7710內置VDD 高壓供電模塊，無需 VDD 輔助繞組供電，降低了系統成本。內部集成有 VDD 欠壓保護功能和 VDD 電壓鉗位。
