同步整流芯片U7715是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。U7715內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和LowSide配置，兼顧了系統性能和成本。

同步整流芯片U7715主要特點：

▲內置 45V MOSFET

▲支持 DCM、QR 和 CCM 工作模式

▲集成高壓供電電路，無需 VDD 輔助繞組供電

▲支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

▲支持 High Side 和 Low Side 配置

▲<30ns 開通和關斷延時

▲智能開通檢測功能防止誤開通

▲智能過零檢測功能

▲啟動前 Gate 智能鉗位

▲封裝類型 SOP-8

在VDD電壓上升到VDD開啟電壓VDD_ON (典型值4.5V)之前，同步整流芯片U7715處于關機狀態。內部Gate智能鉗位電路可以保證內置MOSFET不會發生高dv/dt導致的誤開通。當VDD電壓達到VDD_ON之后，芯片啟動，內部控制電路開始工作，副邊繞組電流Is經內置MOSFET的溝道實現續流。當VDD電壓低于欠壓保護閾值VDD_OFF (典型值 3.3V)后，芯片關機，副邊繞組電流Is經內置MOSFET的體二極管實現續流。

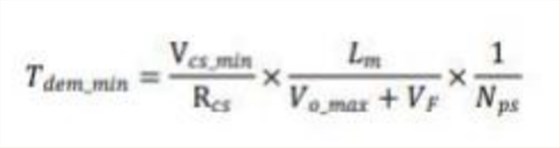

同步整流芯片U7715LEB時間確認。電源系統設計需要保證最小續流時間Tdem_min大于LEB時間，否則會產生電流倒灌并有可能引起炸機。確保Tdem_min>120%*LEB，其中20%為設計裕量。最小續流時間的理論公式為:

其中，Vcs_min為原邊PWMIC過流保護最小閾值， Rcs為原邊采樣電阻，Lm為變壓器激磁電感感量，Vo_max為最大輸出電壓，VF為同步整流壓降(取0.2V)，Nps為變壓器匝比。系統上測試最小續流時間Tdem_min的條件為:

a)額定輸入電壓。

b)最高輸出電壓。

c)空載。

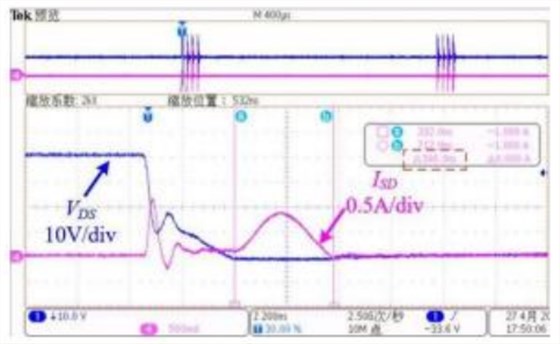

d)如下圖所示，測試SR電流的最短持續時間。
