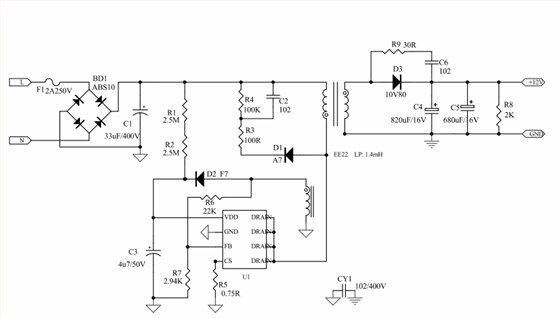

18W的掃地機電源方案U6217S的原理圖：
18W的掃地機電源方案U6217S是一系列高性能初級側調節（PSR）電源開關，具有高精度CV / CC控制，是充電器應用的理想選擇。在CV模式下，采用多模式控制，采用AM（幅度調制）模式和（調頻）FM模式的混合，提高系統效率和可靠性。在CC模式下，使用PFM控制線路和負載CC補償。
U6217S可實現音頻無噪聲操作和優化的動態響應。內置的電纜壓降補償（CDC）功能可提供出色的CV性能。該IC集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路保護（SLP）和VDD鉗位等功能和保護。可用在SOP8中。
18W的掃地機電源方案U6217S的特征：
•集成650V MOSFET
•多模PSR控制
•PSR的音頻無噪音操作
•PSR的優化動態響應
•低待機功率70mW
•±4％CC和CV調節
•可編程電纜壓降補償：（PSC）在PSR CV模式下
•內置交流線路和負載CC補償
•內置保護：短路保護（SLP），片上熱關斷（OTP）逐周期限流前沿消隱（LEB），引腳浮動保護
