原邊反饋電源芯片U6217S是一系列高性能初級側調節（PSR）電源開關，具有高精度CV / CC控制，是充電器應用的理想選擇。其功能：
1.在CV模式下，U6217S采用多模式控制，采用AM（幅度調制）模式和（調頻）FM模式的混合，提高系統效率和可靠性。
2.在CC模式下，IC使用PFM控制線路和負載CC補償。該IC可實現音頻無噪聲操作和優化的動態響應。
3.內置的電纜壓降補償（CDC）功能可提供出色的CV性能。
4.集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路保護（SLP）和VDD鉗位等功能和保護。
二、原邊反饋電源芯片U6217S的特征：
1.集成650V MOSFET
2.多模PSR控制，PSR的音頻無噪音操作，PSR的優化動態響應
3.低待機功率<70mW
4.±4％CC和CV調節
5.可編程電纜壓降補償：（PSC）在PSR CV模式下
6.內置交流線路和負載CC補償
7.封裝：SOP-8

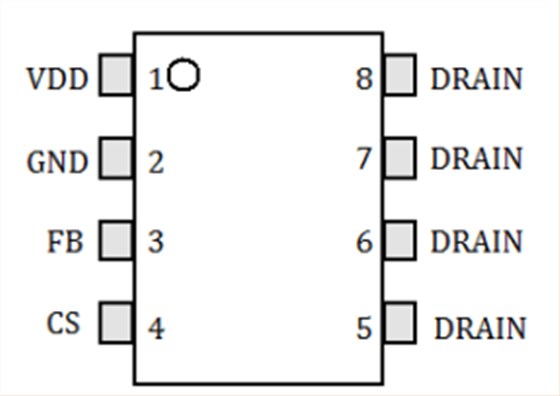

三、管腳信息
1腳是 VDD電源引腳。
2腳是 GND IC的接地。
3腳是FB系統反饋引腳，根據輔助繞組的反激電壓調節CV模式下的輸出電壓和CC模式下的輸出電流。
4 腳是CS電流檢測輸入引腳。
5,6,7,8腳是漏極功率MOSFET漏極。
四、大額定值，參數值單位：
VDD DC電源電壓34.5 V.
VDD DC鉗位電流10 mA
漏極引腳-0.3650 V.
FB電壓范圍-0.77 V.
CS電壓范圍-0.37 V.
封裝熱阻（SOP-8）85°C / W.
高結溫150°C
工作溫度范圍-4085°C
存儲溫度范圍-65150°C
